首頁 產品專區 隔熱擴散採光浪板 隔熱擴散採光浪板
返回

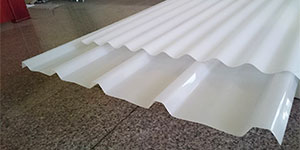

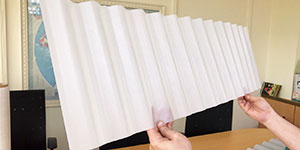

外觀
顏色- 乳白色
請點此觀看我們所有的浪型表

您在尋找其它的浪型嗎? 請聯絡我們有關客製化的浪型製作。

概論

採用最先進共擠壓式披覆0.04m/m高溫型紫外線吸收劑及玻璃珠於浪板表層。
UV-PC隔熱擴散浪板多了這層保護,不但可防護板材不會因為陽光的強烈紫外線照射
而產生板材變黃、褪色、老化,並賦予自淨功能,能有效的防止卡垢,
更可以完整抵禦UVA及UVB有害紫外線,只容許波長400-680有益的可見光穿透。

應用

光觸媒、波長、物理應用,產生輻射冷卻作用之奧妙,隔絕紅外線係數高達98%,
紅外線穿透率低於2%的效果等同目前市面上最新汽車防爆隔熱紙的隔熱效果,甚至有過之而不及。
此特殊的隔熱防護特性特別適用於容易受陽光照射而產生質變、褪色、老化的場所,
如工業廠房、住家、倉庫、車站、購物中心、公共建築上。

主要優點

UV-耐候級,不變黃、不褪色、不老化破裂。十年保固。
99%隔熱係數,可比頂級防爆隔熱紙的隔熱效果。36°C以上溫室氣體效應,強降17°C。
100%擴散光線使用,室內光線比室外明亮,照亮室內照不到的陰暗處。
表面12微米玻璃珠,轉化紅外線波長,達到「輻射冷卻」作用。
表面淨化功能,不卡汙垢,表面不長青苔。

紫外線防護

透過共擠壓出的製程,將高密度的紫外線吸收劑,以0.04毫米的厚度均勻地塗覆在板片的表面上,我們的板片可以避免黃化,特別是在290nm~400nm的波長範圍內,而在波長300nm的範圍內可以小於2.4%。因此我們的聚碳酸酯板材始終保持優異的功能且能夠屏蔽掉400nm波長範圍內有害人體健康的紫外線

與一般PC板及玻璃室內光線照射效果比較圖

物性表 隔熱擴散浪板 一般PC浪板
霧度(HZ) 99.07% 1.9%
光線穿透率(TT) 73.57% 85%
擴散率(DF) 72.89% 1.68%
平行光線穿透率(PT) 0.68% 86.83%
可見光(Visible) 3% 84%
紅外線(IR) 2% 92%
耐候性UV值 0 µ w/cm² 9-1300 µ w/cm²
熱傳導率(W/m· K) 0.0341 0.0402
隔熱測試(AVIO TVS-200) 4.25°C 1.52°C

與一般PC板物性表比較圖

立陽牌UV-PC隔熱擴散採光浪板 無與倫比的功能效果讓傳統PC採光浪板產生顛覆既定印象,UV-PC隔熱擴散浪板最大功能就是可讓陽光傳導光線至室內各個角落,卻沒有傳統PC採光浪板會因光線擴散不足而產生角落陰影的缺點,更不會產生刺眼及眩光,UV-PC隔熱擴散浪板100%擴散光線使用,使室內光線比室外明亮,更能照亮室內照不到的陰暗處。
UV-PC隔熱擴散浪板全方位功能特性,不但可提升一個明亮充滿隱密性和隔熱舒適的居住場所及良好的工作環境,並可減少日間因光線不足須點燈照明所帶來的能源消耗成本。

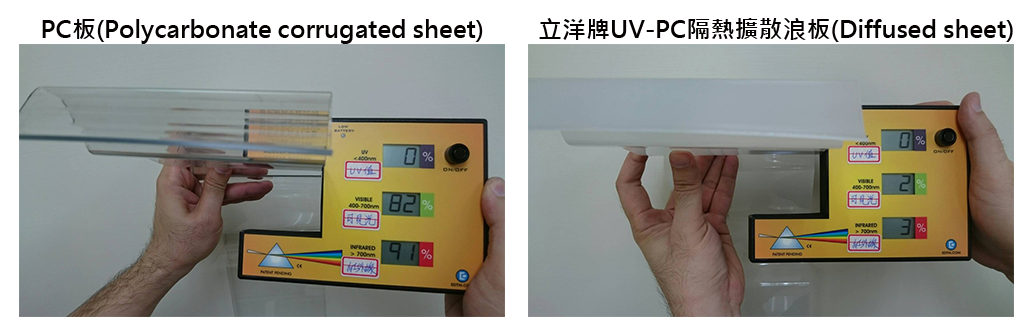

與一般PC板光譜檢測器測試結果

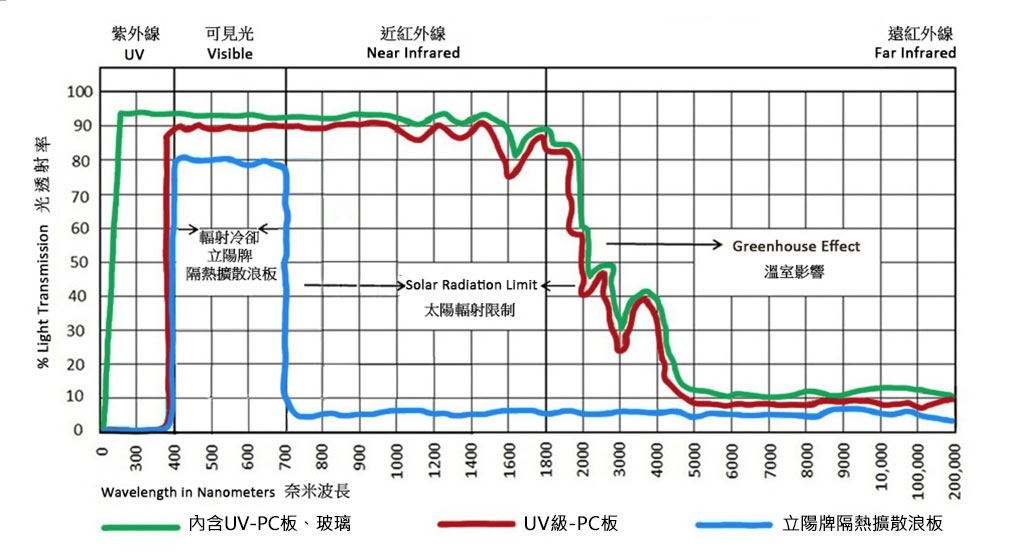

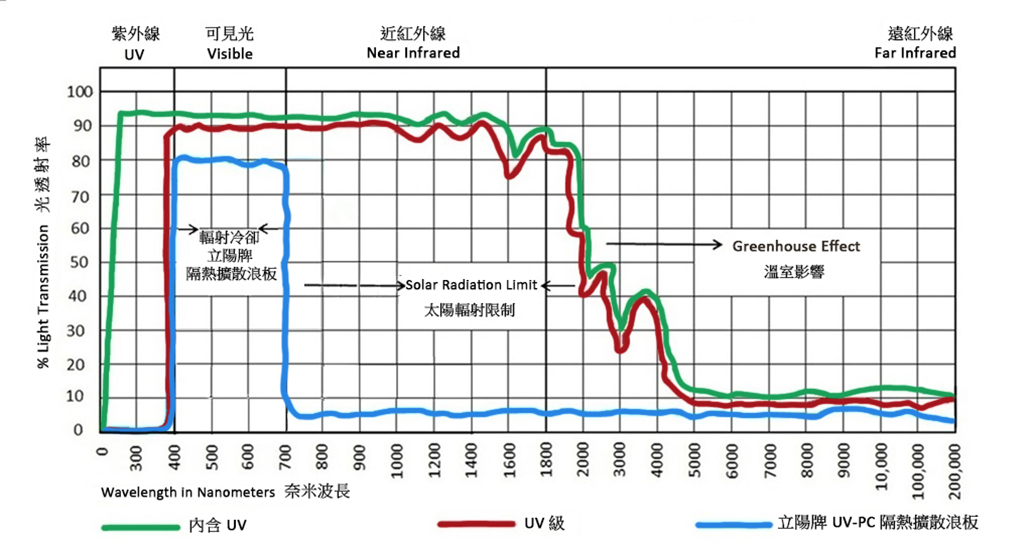

紫外線、可見光、陽光熱能控制-穿透率圖表

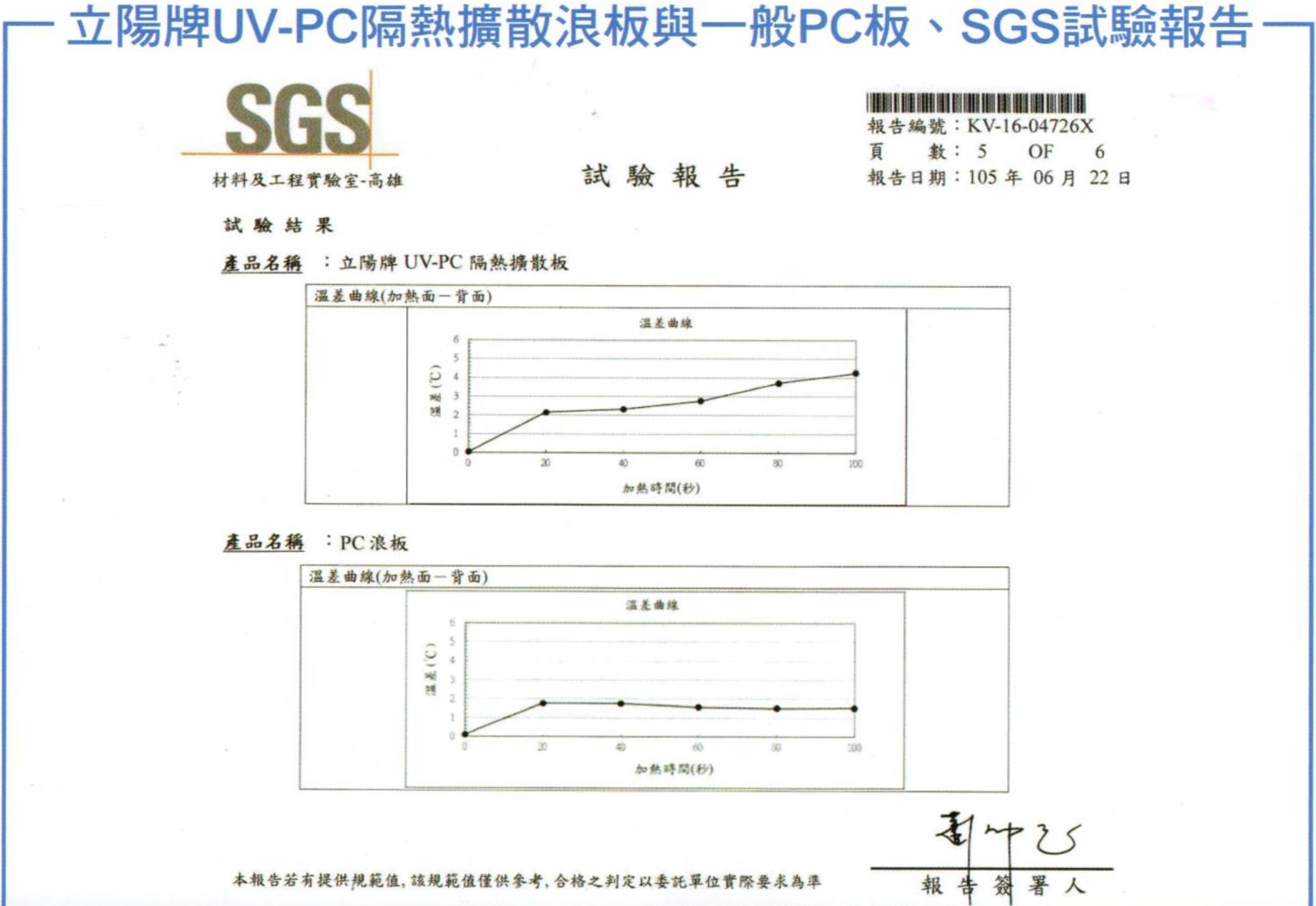

與一般PC板SGS試驗報告

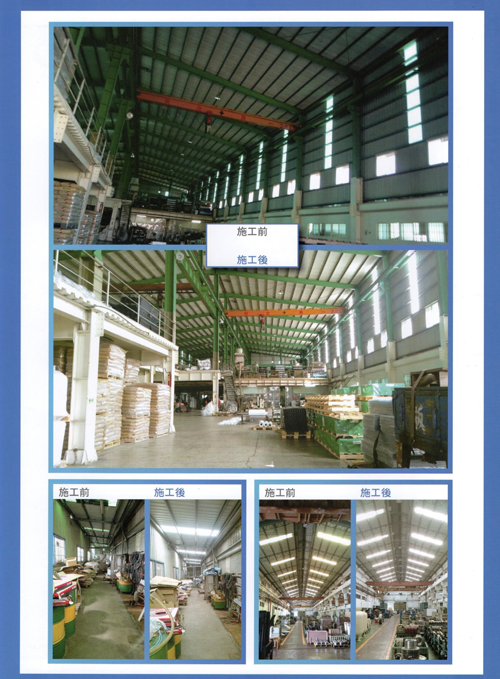

施工前後對照圖

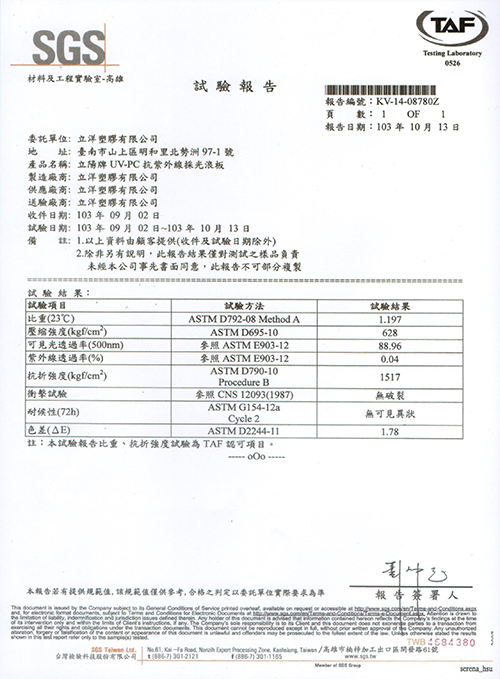

SGS試驗報告

品質規範表

項目 試驗方法 平均值
比重 Specific Gravity ASTM-D792 1.20±5%
抗張強度 Tensile Strength JIS K6735 CNS11335 551 kgf/cm²
伸長率 Elongation JIS K6735 CNS11335 50%
抗壓強度 Compressive Strength ASTM-D695 830 kgf/cm²
彈性模數 Modulus of Elasticity ASTM-D638 345000PSI+/-10%
抗彎曲張度 Flexural Strength ASTM-D790 950 kgf/cm²
可見光透過率 Light Transmittance 波長500n/m(UV/VIS) 85%
紫外線透過率 UV級適用 波長300n/m(UV/VIS) 2.4%
耐候性 UV級適用   日光連續3000小時曝曬後變黃率低於5%
衝擊強度 Impact Strength CNS11335 1KG茄狀重鐘120cm高落下無破裂
耐燃試驗 Inflammability UL94V2 試片接觸火焰10秒後移開火源時自熄

熱變型溫度 Deflection Temperature
PC板之熱變形溫度135°C,
其連續使用最高溫度約120°C。

ASTM-D648
線膨脹係數 Coefficient of Liner Expansion
PC之脆化溫度與一般塑膠相比極低,
連續使用最低溫度約-30°C
ASTM-D764

詢問表單

聯絡人:*
公司名稱:*
國家:*
E-mail:*
問題與建議:*

相關應用
